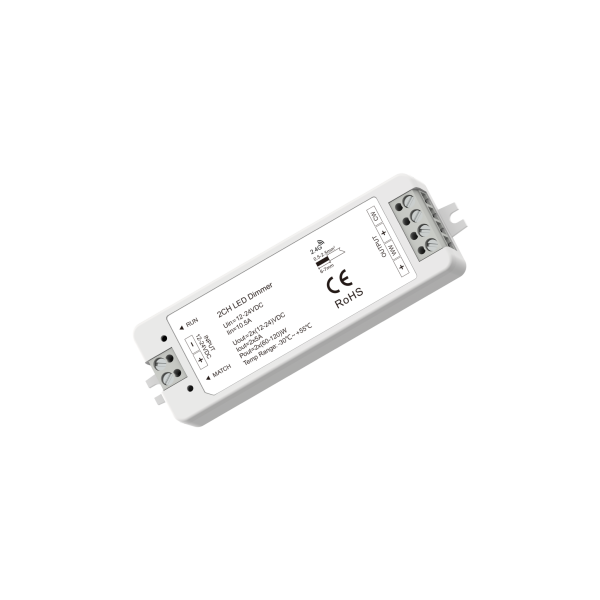

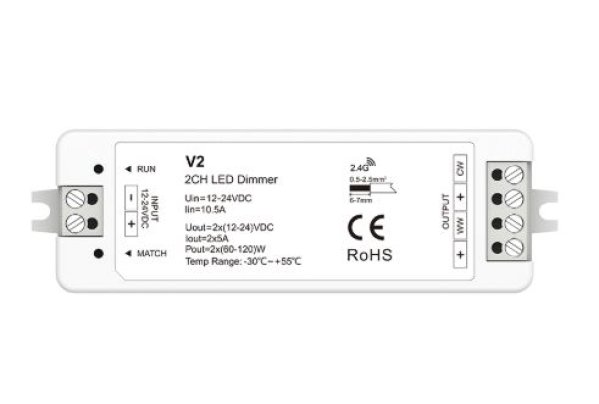

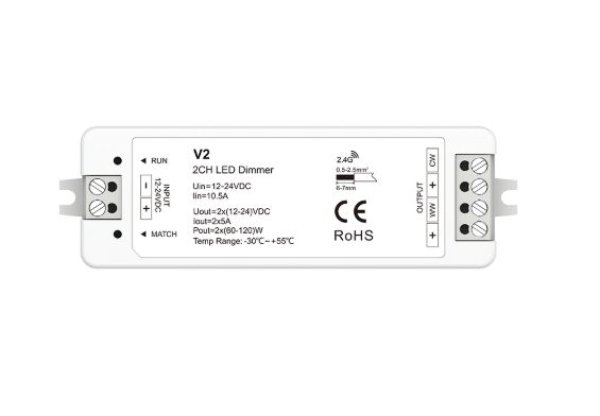

LED DIMABILNI KONTROLER RF LED CCT

Opis proizvoda

Dvobojni LED kontroler (CCT) za upravljanje toplom i hladnom bijelom LED rasvjetom.

Značajke:

1. 4096 razina (0–100 %) glatkog prigušivanja bez treperenja
2. Kompatibilan s RF 2.4G daljinskim upravljačima (jedna ili više zona, dvobojni ili jednobojni)
3. Jedan RF driver može se upariti s do 10 daljinskih upravljača
4. Funkcija automatskog prijenosa: driver automatski prenosi signal drugom kontroleru (udaljenost do 30 m)
5. Sinkronizacija više kontrolera
6. Mogućnost odabira fade-in / fade-out efekta
7. Mogućnost postavljanja 3 razine temperature boje (WW, NW, CW) uzastopnim isključivanjem i uključivanjem napajanja

Tip:

2 kanala / kontinuirano prigušivanje / bežično upravljanje / automatski prijenos / sinkronizacija

Tehnički parametri

Ulaz i izlaz

1. Ulazni napon: 12–24 V DC
2. Ulazna struja: 10,5 A
3. Izlazni napon: 2 × (12–24 V DC)
4. Izlazna struja: 2 kanala, 5 A po kanalu
5. Izlazna snaga: 2 × (60–120 W)
6. Tip izlaza: konstantni napon

Podaci o prigušivanju

1. Ulazni signal: RF 2.4 GHz
2. Upravljačka udaljenost: do 30 m (otvoren prostor, bez prepreka)
3. Siva skala: 4096 razina (2¹²)
4. Raspon prigušivanja: 0–100 %
5. PWM frekvencija: 2 kHz (zadano)
6. Krivulja prigušivanja: linearna

Radni uvjeti

1. Radna temperatura: –30 °C do +55 °C
2. Maks. temperatura kućišta: +85 °C
3. IP zaštita: IP20

Dimenzije i težina

1. Dimenzije: 114 × 38 × 26 mm
2. Bruto težina: 0,049 kg

Uparivanje daljinskog upravljača (2 načina)

1. Korištenjem tipke „Match” na kontroleru

Uparivanje:

1. Kratko pritisnite tipku Match
2. Odmah pritisnite ON/OFF tipku (jednozonski daljinski) ili tipku zone (višezonski)
3. Brzo treptanje LED indikatora znači uspješno uparivanje

Brisanje svih daljinskih:

1. Držite tipku Match pritisnutu 5 s
2. LED indikator brzo trepne – svi daljinski su obrisani

2. Korištenjem ponovnog uključivanja napajanja

Uparivanje:

1. Isključite i ponovno uključite napajanje
2. Odmah pritisnite ON/OFF tipku ili tipku zone 3 puta
3. Svjetlo trepne 3 puta – uparivanje uspješno

Brisanje:

1. Isključite i ponovno uključite napajanje
2. Odmah pritisnite ON/OFF tipku ili tipku zone 5 puta
3. Svjetlo trepne 5 puta – svi daljinski su obrisani

Funkcija temperature boje (CCT)

1. WW – topla bijela: ~2700 K
2. NW – neutralna bijela: ~4000 K
3. CW – hladna bijela: ~6500 K

Svaki kanal može isporučiti do 120 W (pri 24 V).

Raspodjela snage:

1. Topla bijela: WW = 120 W, CW = 0 W
2. Neutralna bijela: WW = 60 W, CW = 60 W
3. Hladna bijela: WW = 0 W, CW = 120 W

Preporučeni raspon CCT: 2700 K – 6500 K

Linearno podešavanje dvobojne rasvjete.

Posebne postavke

1. Držite Match tipku 15 s – omogućuje promjenu 3 razine temperature boje brzim dvostrukim isključivanjem/uključivanjem
2. (tvornički isključeno)
3. Držite Match tipku 10 s – vraćanje tvorničkih postavki

Memorija nestanka napajanja:

Ako svjetlo ostane u istom stanju 5 s, stanje se automatski sprema i ostaje isto nakon ponovnog uključivanja.

Vrijeme fade-in / fade-out

1. Držite Match tipku 5 s, zatim je kratko pritisnite 3 puta
2. → fade-in / fade-out = 3 s (LED trepne 3 puta)
3. Držite Match tipku 10 s
4. → vraćanje na tvorničku vrijednost (0,5 s)

Dijagram ožičenja

1. AC 100–240 V → napajanje
2. Izlaz napajanja: 12–24 V DC (konstantni napon)
3. Dvobojna LED traka (WW / CW)
4. RF CCT daljinski upravljač

Priprema vodiča i važne napomene

1. Presjek vodiča: 0,5 – 2,5 mm² (preporučeno 1 mm² – do 10 A)
2. Stezaljke moraju biti dobro zategnute
3. Snaga napajanja mora biti najmanje 1,2 × veća od snage LED opterećenja kako bi se izbjeglo treperenje
