SPI LED KONTROLER

Opis proizvoda

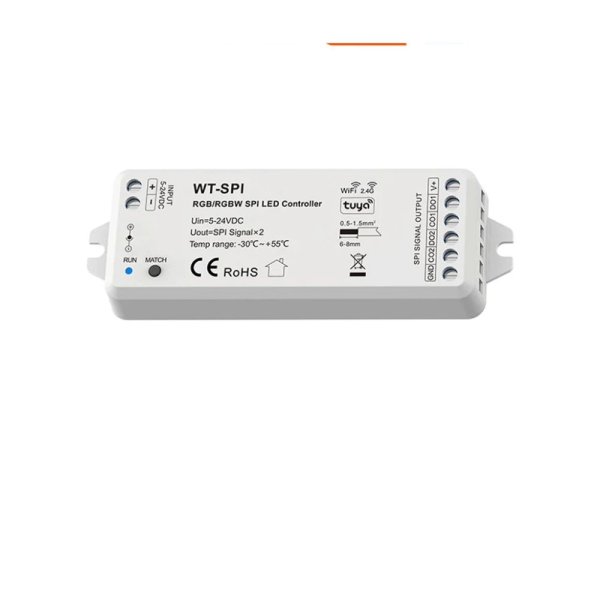

WT-SPI je višepikselni (adresabilni) RGB / RGBW LED kontroler sa SPI izlazom koji podržava Tuya Smart / Smart Life aplikaciju, WiFi i RF 2.4 GHz upravljanje.

Značajke:

1. SPI (TTL) izlaz za adresabilne (pixel) LED trake
2. Upravljanje putem Tuya Smart APP (cloud)
3. Glasovno upravljanje: Amazon Alexa, Google Assistant, Tmall Genie, Xiaodu
4. Kompatibilan s RGB i RGBW LED trakama s 49 vrsta IC čipova
5. Tip IC čipa i redoslijed boja (R/G/B/W) podešavaju se putem aplikacije
6. Segmentno bojanje LED trake:
7. punjenje bojom
8. bojanje pojedinog segmenta („olovka”)
9. gašenje segmenta („gumica”)
10. 44 zadana + 10+ prilagodljivih dinamičkih scena
11. 16 varijacija efekata
12. 3 glazbena načina rada u aplikaciji
13. Podrška za RF 2.4 GHz RGB / RGBW daljinski upravljač (opcionalno)
14. Maksimalno 1000 pixela

Tehnički parametri

Ulaz i izlaz

1. Ulazni napon: 5–24 V DC
2. Ulazna struja: 8 A
3. Ulazni signal: WiFi + RF 2.4 GHz
4. Izlazni signal: SPI (TTL) × 2
5. Maks. broj pixela: 1000

Radni uvjeti

1. Radna temperatura: –30 °C do +55 °C
2. Maks. temperatura kućišta: +65 °C
3. IP zaštita: IP20

Mehanički podaci

1. Dimenzije: 120 × 43 × 27 mm
2. Težina: 0,066 kg

Načini povezivanja sustava

Bežično

1. Mobilni telefon → WiFi (2.4 GHz) → Router → Tuya Cloud → WT-SPI

Žičano

1. WT-SPI → SPI RGB / RGBW LED traka

Napomene:

1. Navedene udaljenosti vrijede za otvoreni prostor bez prepreka
2. WiFi mora biti 2.4 GHz (5 GHz nije podržan)
3. Držati WT-SPI blizu routera radi stabilne veze
4. Jačina WiFi signala može se provjeriti u aplikaciji (Check device network)

Dijagrami spajanja (primjeri)

1. WT-SPI + SPI digitalna LED cijev (TM1809)
2. WT-SPI + SPI reflektori (TM1803)
3. WT-SPI + SPI pixel LED traka (WS2801)
4. WT-SPI + više SPI LED traka (opterećenje > 8 A, s dodatnim napajanjem)

Važne instalacijske napomene

1. Ako LED traka koristi jednožični SPI, DATA i CLK su isti → jedan kontroler može spojiti više traka
2. Ako opterećenje prelazi 8 A, LED traka mora imati zasebno napajanje
3. (kontroler i napajanje moraju imati zajedničku masu – GND)
4. Snaga napajanja mora biti najmanje 1,2 × veća od snage LED trake
5. Napon napajanja mora odgovarati naponu LED trake
6. Duljina SPI signalnih vodova (DATA/CLK) ≤ 10 m
7. – za veće udaljenosti potreban SPI pojačivač
8. SPI signalne vodove držati ≥15 cm udaljene od AC 100–240 V vodova
9. Svaki DATA/CLK izlaz može pogoniti samo jednu LED traku
10. Ako LED traka stalno svijetli bez kontrole – moguće je oštećenje DATA/CLK vodiča ili IC čipa
