LED KONTROLERE RF ZA RGB

Opis proizvoda

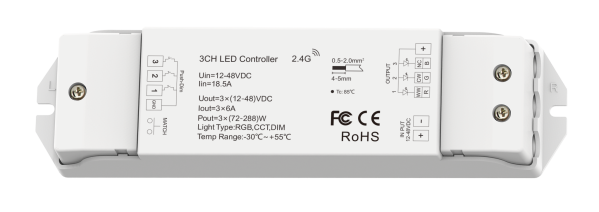

V3-L je višenamjenski 3-kanalni LED RF driver koji podržava:

1. RGB LED rasvjetu
2. CCT (topla + hladna bijela)
3. jednobojnu LED rasvjetu (DIM)

Značajke:

1. Kompatibilan s RF 2.4 GHz jednozonskim i višezonskim daljinskim upravljačima
2. (jednobojni, CCT, RGB i RGBW)
3. Jedan kontroler može se upariti s do 10 daljinskih upravljača
4. 4096 razina glatkog prigušivanja (0–100 %) bez treperenja
5. Kod RGB rasvjete ugrađeno 10 dinamičkih programa
6. (skokovi i postupne promjene boja)
7. Funkcija automatskog prijenosa signala na druge kontrolere (do 30 m)
8. Sinkronizacija više kontrolera
9. Vrijeme uključenja/isključenja s postupnim prijelazom (fade) – 3 s (odabir)
10. Spajanje vanjskog tipkala (Push-Dim) za uključenje/isključenje i prigušivanje
11. Zaštita od obrnutog polariteta, pregrijavanja, preopterećenja i kratkog spoja
12. s automatskim oporavkom

Tehnički parametri

Ulaz i izlaz

1. Ulazni napon: 12–48 V DC
2. Ulazna struja: 18,5 A
3. Izlazni napon: 3 × (12–48 V DC)
4. Izlazna struja: 3 kanala, 6 A po kanalu
5. Izlazna snaga: 3 × (72–288 W)
6. Tip izlaza: konstantni napon

Podaci o prigušivanju

1. Ulazni signal: RF 2.4 GHz + Push Dim
2. Upravljačka udaljenost: do 30 m (otvoren prostor)
3. Siva skala: 4096 razina (2¹²)
4. Raspon prigušivanja: 0–100 %
5. PWM frekvencija: 1000 Hz (zadano)
6. Krivulja prigušivanja: logaritamska

Radni uvjeti

1. Radna temperatura: –30 °C do +55 °C
2. Maks. temperatura kućišta: +85 °C
3. IP zaštita: IP20

Dimenzije i težina

1. Dimenzije kućišta: 178 × 50 × 38 mm
2. Bruto težina: 0,130 kg

Uparivanje daljinskog upravljača (2 načina)

1. Korištenjem tipke „Match”

Uparivanje:

1. Kratko pritisnite Match
2. Odmah pritisnite ON/OFF tipku (jednozonski) ili tipku zone (višezonski)
3. LED indikator brzo trepne – uparivanje uspješno

Brisanje svih daljinskih:

1. Držite Match tipku 5 s
2. LED indikator brzo trepne – svi daljinski su obrisani

2. Korištenjem ponovnog uključivanja napajanja

Uparivanje:

1. Isključite i ponovno uključite napajanje (ponoviti)
2. Odmah pritisnite ON/OFF ili tipku zone 3 puta
3. Svjetlo trepne 3 puta – uparivanje uspješno

Brisanje:

1. Isključite i ponovno uključite napajanje (ponoviti)
2. Odmah pritisnite ON/OFF ili tipku zone 5 puta
3. Svjetlo trepne 5 puta – svi daljinski su obrisani

Vrijeme fade-in / fade-out

1. Držite Match 5 s, zatim kratko pritisnite 3 puta
2. → vrijeme uključenja/isključenja = 3 s
3. Držite Match 10 s
4. → vraćanje tvorničkih postavki (fade = 0,5 s)

Načini povezivanja (ožičenje)

V3-L za jednobojnu rasvjetu

1. Do 3 jednobojne LED trake
2. Upravljanje RF dimming daljinskim ili Push-Dim tipkalima

V3-L s tri Push tipkala (3-kanalni DIM)

1. Svaki kanal ima vlastito tipkalo
2. Neovisno uključenje i prigušivanje po kanalu

V3-L za RGB rasvjetu

1. RGB LED traka
2. Upravljanje RGB daljinskim upravljačem

V3-L za CCT (dvobojnu rasvjetu)

1. WW / CW LED traka
2. Upravljanje CCT daljinskim upravljačem

Push-Dim upravljanje i odabir tipa rasvjete

Moguće je odabrati vrstu rasvjete pomoću Push tipkala + Match tipke:

1. Tipkalo 1 + Match (2 s) → 3-kanalna jednobojna rasvjeta (zadano)
2. Tipkalo 2 + Match (2 s) → CCT (dvobojna) rasvjeta
3. Tipkalo 3 + Match (2 s) → RGB rasvjeta

Ako je odabran CCT ili RGB način, daljinski upravljač ne može promijeniti tip rasvjete.

Za poništavanje postavke držati Match 10 s (tvorničke postavke).

Funkcije Push tipkala

Jednobojna rasvjeta (3 kanala)

1. Kratki pritisak: uključi / isključi kanal
2. Dugi pritisak (1–6 s): kontinuirano prigušivanje
3. (svaki sljedeći dugi pritisak mijenja smjer)

CCT rasvjeta

1. Tipkalo 1: uključi / isključi, prigušivanje
2. Tipkalo 2: promjena temperature boje (WW / NW / CW), fino podešavanje
3. Tipkalo 3: nije aktivno

RGB rasvjeta

1. Kratki pritisak: promjena dinamičkog programa
2. Dugi pritisak (2 s): podešavanje brzine (10 razina)
3. Kratki pritisak: promjena statične boje (24 razine)
4. Dugi pritisak (1–6 s): podešavanje zasićenja

Memorija:

Zadnja razina svjetline pamti se nakon isključenja.
