LED KONTROLER BLUETOOTH TUYA & RF

Opis proizvoda

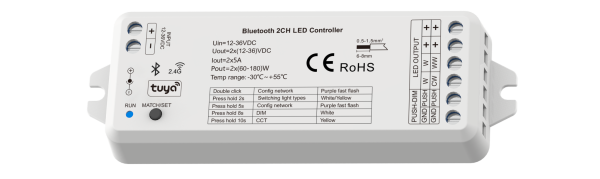

WB1 je Bluetooth + RF 2-kanalni LED kontroler za upravljanje:

1. jednobojnim LED trakama (DIM) ili
2. dvobojnim LED trakama (CCT – topla/hladna bijela)

Značajke:

1. DC ulaz putem DC utičnice i 2-kanalni izlaz s konstantnim naponom
2. Upravljanje putem Tuya Smart APP (cloud):
3. uključenje / isključenje
4. podešavanje svjetline i temperature boje
5. odgođeno uključenje/isključenje
6. vremenski programi (timer)
7. scene i glazbeni način rada
8. Glasovno upravljanje: Amazon Alexa, Google Assistant, Tmall Genie, Xiaodu
9. Mogućnost uparivanja s RF 2.4 GHz daljinskim upravljačem (opcionalno)
10. Prije povezivanja s Tuya APP-om potrebno je odabrati tip rasvjete pomoću tipke
11. Svaki WB1 može raditi i kao Bluetooth–RF pretvarač,
12. te putem Tuya APP-a sinkrono upravljati jednim ili više RF LED kontrolera ili RF dimming drivera
13. Spajanje vanjskog Push tipkala za uključenje/isključenje i prigušivanje 0–100 %
14. Vrijeme uključenja/isključenja (fade) 3 s – odabir

Odabir tipa rasvjete (OBAVEZNO prije Tuya povezivanja)

Jednobojna rasvjeta (DIM)

1. Držati Match/Set 8 s
2. RUN LED indikator svijetli bijelo
3. Kontroler je u DIM načinu

Dvobojna rasvjeta (CCT)

1. Držati Match/Set 10 s
2. RUN LED indikator svijetli žuto
3. Kontroler je u CCT načinu

Nakon toga:

1. pokrenuti Tuya Smart APP konfiguraciju
2. ili kratko pritisnuti Match za uparivanje s odgovarajućim RF daljinskim upravljačem

Ožičenje (primjeri)

Jednobojna LED traka

1. Napajanje 12–24 V DC
2. Jednobojna LED traka
3. Push tipkalo (opcionalno)
4. RF dimming daljinski (opcionalno)

Dvobojna LED traka (CCT)

1. Napajanje 12–24 V DC (konstantni napon)
2. WW / CW LED traka
3. Push tipkalo (opcionalno)
4. RF CCT daljinski (opcionalno)

Napomene:

1. Može se koristiti napajanje s konstantnim naponom ili DC adapter
2. Držanjem Match/Set 2 s mijenja se tip rasvjete (DIM ↔ CCT)
3. Isključiti i uključiti napajanje, zatim 3× kratko pritisnuti Match
4. → vrijeme fade-a se mijenja između 3 s i 0,5 s
5. Kod CCT rasvjete, uzastopno isključivanje/uključivanje napajanja
6. mijenja 3 razine temperature boje: WW → NW → CW

Push-Dim funkcija

Jednobojna rasvjeta (DIM)

1. Kratki pritisak: uključi / isključi
2. Dvostruki pritisak: uključi na 100 % ili 10 % (noćno svjetlo)
3. Dugi pritisak (>1 s) iz OFF: povećanje / smanjenje svjetline
4. Dugi pritisak (>1 s) iz ON: povećanje / smanjenje svjetline

Dvobojna rasvjeta (CCT)

1. Kratki pritisak: uključi / isključi
2. Dvostruki pritisak: 100 % ili 10 % (noćno svjetlo)
3. Dugi pritisak (>1 s) iz OFF: promjena temperature boje
4. (isključiti i uključiti za povratak na dimming)
5. Dugi pritisak (>1 s) iz ON: povećanje / smanjenje svjetline

Povezivanje s Tuya Smart APP-om (Bluetooth)

Ulazak u način konfiguracije

1. Držati Match/Set 5 s
2. ili
3. Brzo 2× pritisnuti Match/Set
4. ili
5. Nakon odabira tipa rasvjete (8 s ili 10 s)

➡️ Stara mreža se briše, LED indikator brzo treperi ljubičasto,

izlazna LED trepne 10 puta

Uspješno povezivanje:

1. LED prestaje treptati
2. RUN LED pokazuje tip rasvjete:
3. bijelo = DIM
4. žuto = CCT
5. U aplikaciji se pojavljuje BT-DIM ili BT-CCT

Alternativno:

1. 5× uzastopno isključiti i uključiti napajanje
2. → također briše staru mrežu i ulazi u config način

Uparivanje RF daljinskog upravljača (opcionalno)

Metoda 1 – Match tipka

1. Kratko pritisnuti Match
2. Odmah pritisnuti ON/OFF ili tipku zone na daljinskom
3. LED brzo trepne → uparivanje uspješno

Metoda 2 – Restart napajanja

1. Isključiti i uključiti napajanje (ponoviti)
2. Odmah pritisnuti ON/OFF ili tipku zone 3 puta
3. Svjetlo trepne 3× → uparivanje uspješno

Brisanje daljinskih

1. Restart napajanja + 5× pritisak → svi obrisani
2. Ili držati Match 15 s

WB1 kao Bluetooth–RF pretvarač

WB1 može preko Tuya APP-a upravljati drugim RF LED kontrolerima.

Uparivanje

1. Kratko pritisnuti Match na RF kontroleru
2. U Tuya APP-u pritisnuti ON/OFF
3. LED trepne → uspješno

Brisanje

1. Restart napajanja + 5× ON/OFF u APP-u
2. Ili držati Match na kontroleru 5 s
