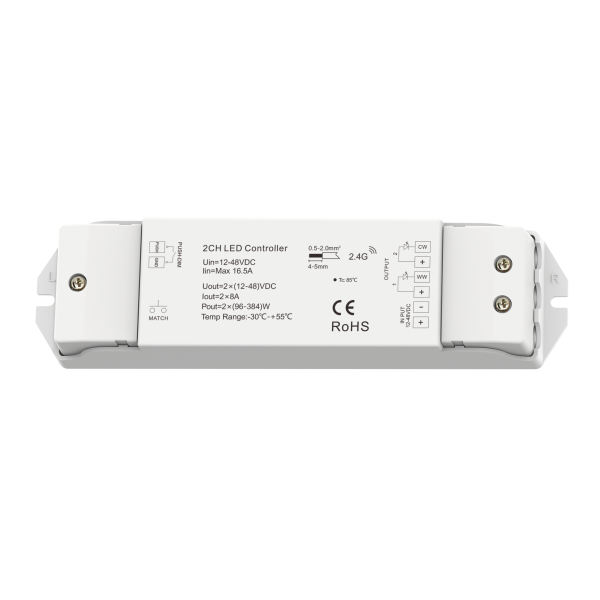

LED DIMABILNI KONTROLER RF LED ZA CCT

Opis proizvoda

V2-L je dvokanalni LED RF driver za CCT rasvjetu (topla i hladna bijela) s podrškom za RF daljinsko upravljanje i Push-Dim funkciju.

Značajke:

1. 4096 razina (0–100 %) glatkog prigušivanja bez treperenja
2. Kompatibilan sa svim RF 2.4 GHz jednozonskim i višezonskim CCT daljinskim upravljačima
3. Jedan kontroler može se upariti s do 10 daljinskih upravljača
4. Automatski prijenos signala na druge kontrolere (do 30 m)
5. Sinkronizacija više kontrolera
6. Odabir fade-in / fade-out efekta
7. Mogućnost postavljanja 3 razine temperature boje
8. (WW / NW / CW) uzastopnim isključivanjem i uključivanjem napajanja
9. Spajanje vanjskog tipkala (Push switch) za uključenje/isključenje i prigušivanje 0–100 %
10. Zaštita od preopterećenja i kratkog spoja s automatskim oporavkom

Tip:

2 kanala / kontinuirano prigušivanje / bežično RF upravljanje / automatski prijenos / sinkronizacija / Push-Dim / višestruka zaštita

Tehnički parametri

Ulaz i izlaz

1. Ulazni napon: 12–48 V DC
2. Ulazna struja: 16,5 A
3. Izlazni napon: 2 × (12–48 V DC)
4. Izlazna struja: 2 kanala, 8 A po kanalu
5. Izlazna snaga: 2 × (96–384 W)
6. Tip izlaza: konstantni napon

Podaci o prigušivanju

1. Ulazni signal: RF 2.4 GHz + Push Dim
2. Upravljačka udaljenost: do 30 m (otvoren prostor)
3. Siva skala: 4096 razina (2¹²)
4. Raspon prigušivanja: 0–100 %
5. PWM frekvencija: 2 kHz (zadano)
6. Krivulja prigušivanja: linearna

Radni uvjeti

1. Radna temperatura: –30 °C do +55 °C
2. Maks. temperatura kućišta: +85 °C
3. IP zaštita: IP20

Dimenzije i težina

1. Dimenzije: 178 × 50 × 38 mm
2. Težina: 0,126 kg

Uparivanje daljinskog upravljača (2 načina)

1. Korištenjem tipke „Match” na kontroleru

Uparivanje:

1. Kratko pritisnite tipku Match
2. Odmah pritisnite ON/OFF tipku (jednozonski daljinski)
3. ili tipku zone (višezonski daljinski)
4. LED indikator brzo trepne – uparivanje uspješno

Brisanje:

1. Držite Match tipku 5 s
2. LED indikator brzo trepne – svi daljinski su obrisani

2. Korištenjem ponovnog uključivanja napajanja

Uparivanje:

1. Isključite i ponovno uključite napajanje (ponoviti)
2. Odmah pritisnite ON/OFF ili tipku zone 3 puta
3. Svjetlo trepne 3 puta – uparivanje uspješno

Brisanje:

1. Isključite i ponovno uključite napajanje (ponoviti)
2. Odmah pritisnite ON/OFF ili tipku zone 5 puta
3. Svjetlo trepne 5 puta – svi daljinski su obrisani

Push-Dim funkcija

Omogućuje jednostavno upravljanje pomoću monostabilnog (samopovratnog) zidnog tipkala.

1. Kratki pritisak: uključi / isključi svjetlo
2. Dugi pritisak (>1 s) iz isključenog stanja:
3. povećanje / smanjenje temperature boje
4. (isključiti i uključiti za povratak na prigušivanje)
5. Dugi pritisak (>1 s) iz uključenog stanja:
6. povećanje / smanjenje svjetline

Sinkronizacija

1. Ako je više kontrolera spojeno na isto tipkalo,
2. držite tipkalo više od 10 s
3. Sustav se sinkronizira i sva svjetla se postavljaju na 100 %

Preporuke:

1. Maks. 25 kontrolera po jednom tipkalu
2. Maks. duljina kabela tipkalo–kontroler: 20 m

Upravljanje dvobojnom rasvjetom (CCT)

1. WW = topla bijela (~2700 K)
2. NW = neutralna bijela (~4000 K)
3. CW = hladna bijela (~6500 K)

Svaki kanal može isporučiti do 192 W (@24 V).

Raspodjela snage:

1. Hladna bijela: WW = 0 W, CW = 192 W
2. Neutralna bijela: WW = 96 W, CW = 96 W
3. Topla bijela: WW = 192 W, CW = 0 W

Preporučeni CCT raspon: 2700 K – 6500 K

Linearno podešavanje dvobojne rasvjete

Postavke fade-in / fade-out vremena

1. Držite Match 5 s, zatim kratko pritisnite 3 puta
2. → fade-in / fade-out = 3 s
3. Držite Match 10 s
4. → vraćanje tvorničkih postavki (fade = 0,5 s)

Priprema vodiča i važne napomene

1. Presjek vodiča: 0,5 – 2,0 mm²
2. (1 mm² podnosi do 10 A)
3. Stezaljke moraju biti dobro zategnute
4. Snaga napajanja mora biti najmanje 1,2 × veća od snage LED opterećenja
5. – u suprotnom može doći do treperenja ili nestabilnog rada
