LED DIMABILNI KONTROLER RF

Opis proizvoda

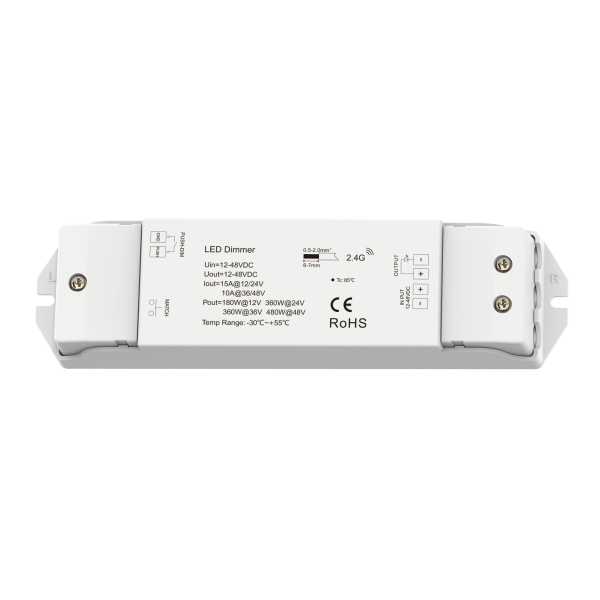

V1-L je jednobojni LED dimabilni driver velike snage s mogućnošću RF upravljanja i Push-Dim funkcijom.

Značajke:

1. 4096 razina glatkog prigušivanja (0–100 %) bez treperenja
2. Kompatibilan s RF 2.4 GHz jednozonskim i višezonskim dimming daljinskim upravljačima
3. Jedan driver može se upariti s do 10 daljinskih upravljača
4. Funkcija automatskog prijenosa signala (do 30 m)
5. Sinkronizacija više kontrolera
6. Spajanje vanjskog tipkala (Push switch) za uključenje/isključenje i prigušivanje
7. Vrijeme uključenja/isključenja s postupnim prijelazom (fade) – 3 s (odabir)
8. Zaštita od pregrijavanja, preopterećenja i kratkog spoja s automatskim oporavkom

Tehnički parametri

Ulaz i izlaz

1. Ulazni napon: 12–48 V DC
2. Izlazni napon: 12–48 V DC
3. Izlazna struja:
4. 15 A @ 12/24 V
5. 10 A @ 36/48 V
6. Izlazna snaga:
7. 180 W @ 12 V
8. 360 W @ 24 V
9. 360 W @ 36 V
10. 480 W @ 48 V
11. Tip izlaza: konstantni napon

Podaci o prigušivanju

1. Ulazni signal: RF 2.4 GHz + Push Dim
2. Upravljačka udaljenost: do 30 m (otvoren prostor)
3. Siva skala: 4096 razina (2¹²)
4. Raspon prigušivanja: 0–100 %
5. PWM frekvencija: 500 Hz (zadano)
6. Krivulja prigušivanja: logaritamska

Radni uvjeti

1. Radna temperatura: –30 °C do +55 °C
2. Maks. temperatura kućišta: +85 °C
3. IP zaštita: IP20

Dimenzije i težina

1. Dimenzije: 178 × 50 × 38 mm
2. Težina: 0,116 kg

Push-Dim funkcija

Omogućuje upravljanje svjetlinom pomoću običnog monostabilnog (samopovratnog) tipkala.

1. Kratki pritisak: uključi / isključi svjetlo
2. Dugi pritisak (1–6 s): kontinuirano prigušivanje
3. svaki sljedeći dugi pritisak mijenja smjer (pojačavanje ↔ smanjivanje)

Sinkronizacija

1. Ako je više V1-L kontrolera spojeno na isto tipkalo,
2. držite tipkalo 10 s
3. Svi dimeri se sinkroniziraju i postavljaju na maksimalnu svjetlinu

Priprema vodiča i važne napomene

1. Presjek vodiča: 0,5 – 2,0 mm²
2. (1 mm² podnosi do 10 A)
3. Stezaljke moraju biti dobro zategnute
4. Snaga napajanja mora biti najmanje 1,2 × veća od snage LED opterećenja
5. – u suprotnom može doći do treperenja ili nestabilnog rada

Uparivanje daljinskog upravljača (2 načina)

1. Korištenjem tipke „Match”

Uparivanje:

1. Kratko pritisnite Match
2. Odmah pritisnite ON/OFF tipku (jednozonski) ili tipku zone (višezonski)
3. LED indikator brzo trepne – uparivanje uspješno

Brisanje:

1. Držite Match tipku 5 s
2. LED indikator brzo trepne – svi daljinski su obrisani

2. Korištenjem ponovnog uključivanja napajanja

Uparivanje:

1. Isključite i ponovno uključite napajanje
2. Odmah pritisnite ON/OFF ili tipku zone 3 puta
3. Svjetlo trepne 3 puta – uparivanje uspješno

Brisanje:

1. Isključite i ponovno uključite napajanje
2. Odmah pritisnite ON/OFF ili tipku zone 5 puta
3. Svjetlo trepne 5 puta – svi daljinski su obrisani
