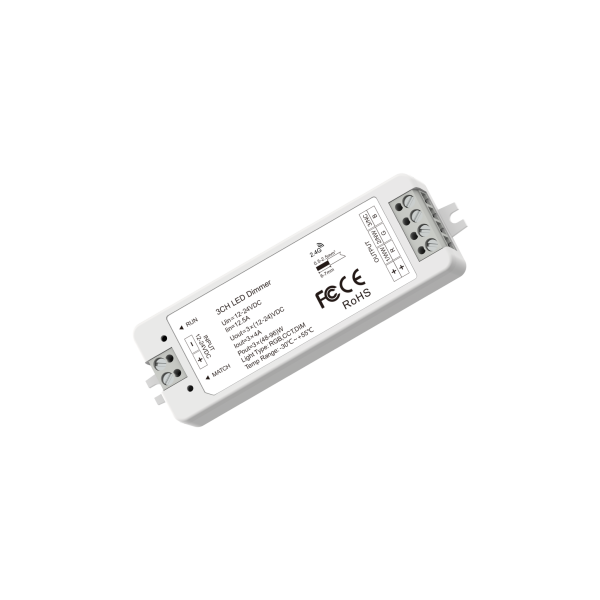

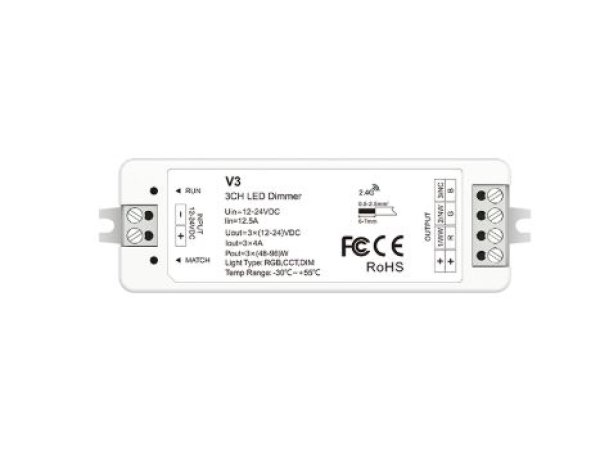

LED KONTROLER RF RGB

Opis proizvoda

Višenamjenski 3-kanalni LED driver za upravljanje:

1. RGB LED trakama
2. CCT (topla + hladna bijela) LED trakama
3. jednobojnim LED trakama (dimming)

Značajke:

1. Kompatibilan s RF 2.4G daljinskim upravljačima za jednu ili više zona
2. (jednobojni, dvobojni, RGB i RGBW daljinski upravljači)
3. Jedan RF kontroler može se upariti s do 10 daljinskih upravljača
4. 4096 razina glatkog prigušivanja (0–100 %) bez treperenja
5. Kod RGB rasvjete ugrađeno 10 dinamičkih programa
6. (skokovi boja i postupne promjene)
7. Funkcija automatskog prijenosa signala (do 30 m)
8. Sinkronizacija više kontrolera
9. Vrijeme uključenja/isključenja s postupnim prijelazom (fade) – 3 s (odabir)

Tip:

3 kanala / kontinuirano prigušivanje / bežično RF upravljanje / automatski prijenos / sinkronizacija

Tehnički parametri

Ulaz i izlaz

1. Ulazni napon: 12–24 V DC
2. Ulazna struja: 12,5 A
3. Izlazni napon: 3 × (12–24 V DC)
4. Izlazna struja: 3 kanala, 4 A po kanalu
5. Izlazna snaga: 144–288 W (ovisno o naponu)
6. Tip izlaza: konstantni napon

Podaci o prigušivanju

1. Ulazni signal: RF 2.4 GHz
2. Upravljačka udaljenost: do 30 m (otvoren prostor)
3. Siva skala: 4096 razina (2¹²)
4. Raspon prigušivanja: 0–100 %
5. PWM frekvencija: 1000 Hz (zadano)
6. Krivulja prigušivanja: logaritamska

Radni uvjeti

1. Radna temperatura: –30 °C do +55 °C
2. Maks. temperatura kućišta: +85 °C

Dimenzije i težina

1. Dimenzije: 114 × 38 × 26 mm
2. Bruto težina: 0,049 kg

Uparivanje daljinskog upravljača (2 načina)

1. Korištenjem tipke „Match” na kontroleru

Uparivanje:

1. Kratko pritisnite tipku Match
2. Odmah pritisnite ON/OFF tipku (jednozonski daljinski)
3. ili tipku zone (višezonski daljinski)
4. Brzo treptanje LED indikatora znači uspješno uparivanje

Brisanje svih daljinskih:

1. Držite Match tipku pritisnutu 5 s
2. LED indikator brzo trepne – svi daljinski su obrisani

2. Korištenjem ponovnog uključivanja napajanja

Uparivanje:

1. Isključite i ponovno uključite napajanje
2. Odmah pritisnite ON/OFF tipku ili tipku zone 3 puta
3. Svjetlo trepne 3 puta – uparivanje uspješno

Brisanje:

1. Isključite i ponovno uključite napajanje
2. Odmah pritisnite ON/OFF tipku ili tipku zone 5 puta
3. Svjetlo trepne 5 puta – svi daljinski su obrisani

Vrijeme fade-in / fade-out (uključenje/isključenje)

1. Držite Match tipku 5 s, zatim je kratko pritisnite 3 puta
2. → vrijeme fade = 3 s (LED trepne 3 puta)
3. Držite Match tipku 10 s
4. → vraćanje na tvorničku vrijednost (0,5 s)

Načini povezivanja (ožičenje)

V3 za RGB

1. RGB LED traka
2. RGB daljinski upravljač
3. Napajanje: AC 100–240 V → 12–24 V DC (konstantni napon)

V3 za dvobojnu (CCT) rasvjetu

1. WW / CW LED traka
2. CCT daljinski upravljač
3. Napajanje: AC 100–240 V → 12–24 V DC

V3 za jednobojnu rasvjetu

1. Jednobojna LED traka
2. Dimming daljinski upravljač
3. Napajanje: AC 100–240 V → 12–24 V DC

RGB dinamički programi

1. RGB skok
2. RGB glatko
3. 6 boja – skok
4. 6 boja – glatko
5. Žuta / cijan / ljubičasta – glatko
6. RGB fade in / fade out
7. Crvena fade in / fade out
8. Zelena fade in / fade out
9. Plava fade in / fade out
10. Bijela fade in / fade out

Krivulje prigušivanja

1. RGB / DIM: Gamma = 1,6
2. CCT: Gamma = 1,0

Dual Color (CCT) upravljanje

1. CH1 = topla bijela LED
2. CH2 = hladna bijela LED

Svaki kanal može isporučiti do 96 W (pri 24 V).

Raspodjela snage:

1. Hladna bijela: CH1 = 0 W, CH2 = 96 W
2. Neutralna bijela: CH1 = 48 W, CH2 = 48 W
3. Topla bijela: CH1 = 96 W, CH2 = 0 W

Postavke PWM frekvencije

(prilikom uključivanja napajanja)

1. Držati Match 2 s → PWM = 1 kHz (LED trepne 1×)
2. Držati Match 5 s → PWM = 2 kHz (LED trepne 2×)
3. Držati Match 10 s → PWM = 4 kHz (LED trepne 3×)
4. Držati Match 15 s → PWM = 8 kHz (LED trepne 4×)

Tvornička postavka: 1 kHz

Napomena:

Veća PWM frekvencija smanjuje izlaznu struju i povećava šum,

ali je pogodnija za kamere (bez treperenja na videu).

Priprema vodiča i važne napomene

1. Presjek vodiča: 0,5 – 2,5 mm²
2. (1 mm² podnosi do 10 A)
3. Stezaljke moraju biti dobro zategnute
4. Snaga napajanja mora biti najmanje 1,2 × veća od snage LED opterećenja
